Las arañas de las bielas y el BCD. Que tienes que tener en cuenta al cambiar el plato.
En este artículo vamos a hablar de las arañas de las bielas y el BCD, las arañas de las bielas de las bicicletas, son las encargadas de alojar el plato o los grupos de platos en sus diferentes tipos y medidas. En la mayoría de los casos, éstas forman parte solidaria de la biela derecha, pero hoy…
bcdLas arañas de las bielas y el BCD
En este artículo vamos a hablar de las arañas de las bielas y el BCD, las arañas de las bielas de las bicicletas, son las encargadas de alojar el plato o los grupos de platos en sus diferentes tipos y medidas. En la mayoría de los casos, éstas forman parte solidaria de la biela derecha, pero hoy en día se están imponiendo los sistemas independientes, los cuales se adaptan a la biela derecha mediante un sistema estriado y a su vez sujeto con tornillos, estos sistemas nos dan la ventaja de no tener que cambiar el conjunto completo de biela-araña. Para los casos en los que queramos cambiar de medida o de sistema de 4 patas a cinco o viceversa.

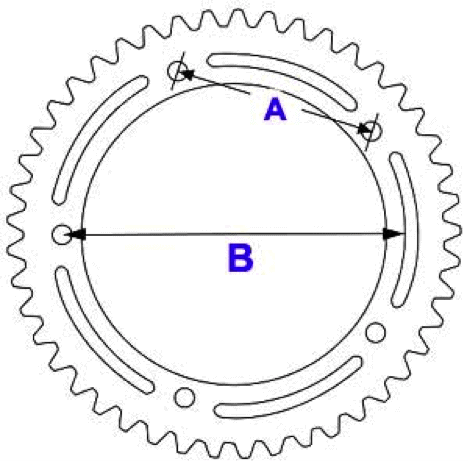

Las arañas de las bielas y su BCD suelen ser de diferentes, en primer lugar destacamos el número de patas que suelen tener entre 4 o 5, y el diámetro que describe una circunferencia que pase por el centro de todos los agujeros de las patas denominado “BCD” (Del Inglés, Bolt Circle Diameter), pero también se suele usar otro sistema que consiste en medir la distancia entre los centros de dos de los agujeros contiguos de las patas, a este sistema se le denomina “HD” (Del Inglés, Hole Distance), o “BD” (Bolt Distance). Cada vez de que necesitemos sustituir los platos por desgaste, necesitaremos conocer estas medidas, ya que los fabricantes usan medidas distintas. Para entender un poco mejor este concepto, vamos a desarrollarlo con algunas imágenes.
Normalmente los fabricantes suelen inscribir en los platos la medida BCD, entre otros datos, como se puede apreciar en la imagen anterior, pero para los casos que no dispongamos de ella, bastaría con medir la distancia desde los centros de los agujeros opuestos para los casos de 4 agujeros, y para los casos de 5 o 3 agujeros, mediremos la distancia entre los centros de los dos agujeros contiguos, y mediante una tabla que os pongo a continuación, podremos saber a qué medid de BCD corresponde.
TABLA DE CONVERSIÓN PARA PLATOS DE 5 AGUJEROS:
TABLA DE CONVERSIÓN PARA PLATOS DE 4 AGUJEROS:
Como indicaba anteriormente, las arañas pueden ser solidarias a las bielas o independientes, os pongo unas imágenes para poder identificarlas.

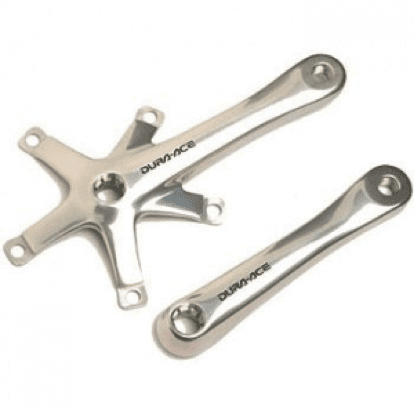

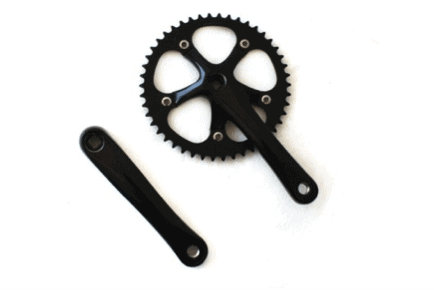

ARAÑAS SOLIDARIA A LA BIELA:

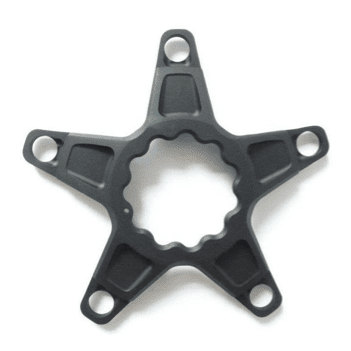

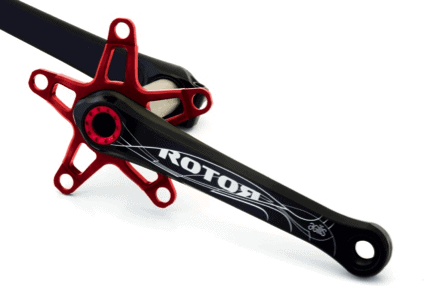

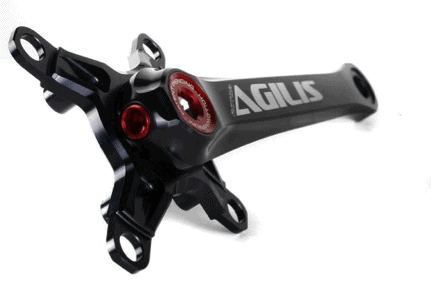

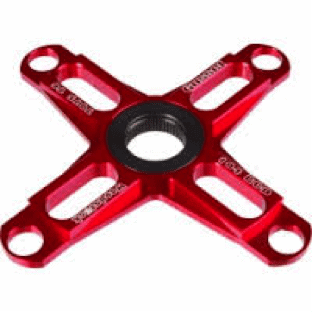

ARAÑAS INDEPENDIENTES A LAS BIELAS:
Una de las ventajas que nos ofrecen las arañas independientes a las bielas, es que podemos colocar diferentes longitudes de bielas sin necesidad de cambiar la araña.
Diámetro del círculo del perno (BCD)

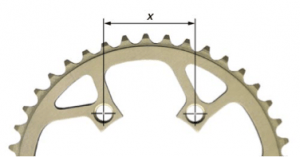

<p align=”justify”>La medición de BCD se encuentra midiendo de centro a centro de los dos agujeros adyacentes: Multiplicando esta dimensión un 1,7 dará la BCD real para un plato 5 perno, multiplicar por 1,4 para 1 plato de 4 pernos. </p>

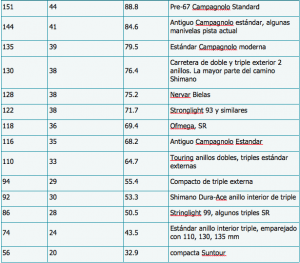

Tabla de referencia BCD (anillos de 5 agujeros)
Espero haberos aclarado algo más las dudas las medidas de las arañas y sus posibilidades, no obstante, como siempre recomiendo que consultéis los catálogos técnicos de los fabricantes que vayáis a usar a la hora de cambiarlas arañas o platos, ya que hay un detalle a tener en cuenta que es el asiento de los platos en las arañas y el ajuste que éstos llevan mediante arandelas separadoras, ya que no todos son iguales, principalmente se trata de comprobar el rebaje que puedan tener y el diámetro de los agujeros, y tener claro se lo vamos a usar para un conjunto de dos o tres platos.
